0. Кузьмич 19.04.24 19:43

Если включился - всё работает, если нет -соответственно, не определяется по USB и на блоке питания вместо 24 Вольтей - где-то 6. Было так, что постоИт и включается , или ткнёшь несколько раз в розетку... сейчас уже никак.Плата низковольтного блока питания похожа на Братиков 2300 - 2700. Электролиты , ёмкости замерял, правда, не выпаивая и в форматере тоже, вроде сходятся. Отсоединял низковольтный блок питания от форматера - 24 вольт нет, только 6.

1. Diman 19.04.24 22:35

<cite><b>Кузьмич</b> (0): Электролиты , ёмкости замерял, правда, не выпаивая</cite>
А придется, Валер...
Посмотри по схеме, какой самый подозрительный...
Правда, сильно смущают 6В, вроде ШИМ запустился?
https://www.complace.ru/remont-blokov-pitaniya/remont-bloka-pitaniya-printera/remont-bp-brother-mfc-j2510-2310/ - не похожа схема?

2. Кузьмич 19.04.24 23:48

<cite><b>Diman</b> (1): не похожа схема?</cite>

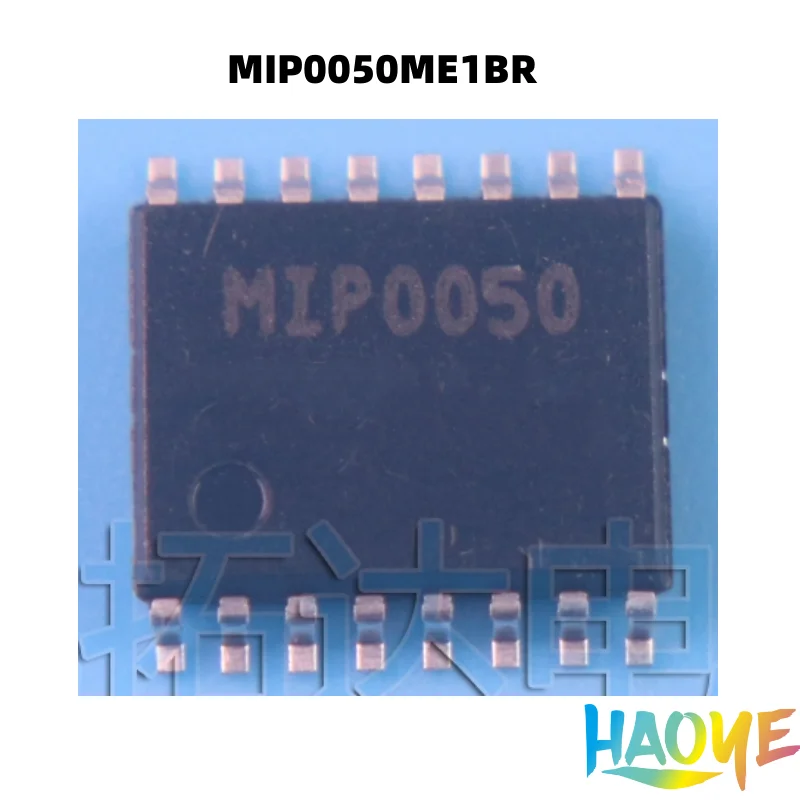

Шо та есть , за исключением... Печку и её управление брать не будем, ибо у тебя схема от струйника. А в этом есть пару сигналов из форматера: sleep и off (и zerocross, но это выход). Как оно работает, я пока перевариваю, потому что информацию беру из схемы соединений и надписей на плате. Помню, что если рабочий аппарат воткнуть в розетку -он сам включается, кнопу нажимать не надо - а выключить кнопой можно. Меня мучает вопрос: Должен ли запустится блок питания до 24 Вольт, если 11-пиновый разъём, который идёт к форматеру подвесить в воздухе. Микроба там такая:
https://ae04.alicdn.com/kf/S33b179a5fedd42db812df5198467d1abf.jpg
Лень, конечно, а придётся. Аппарат этот мой - подарили, кто не справился. Совсем свежий, Жаль бросать, сердце кровью обливается.

3. Кузьмич 20.04.24 14:09

кондёры выпаял и проверил, всё чинно. Побродил по инету, - заказал шимку (130р), ибо были случаи.

4. KST71 20.04.24 15:13

(0) а сравнить бы напруги, когда запустился, и когда нет, чего не завелось.. отсюда и плясать..

5. Кузьмич 20.04.24 20:07

(4)тоже тема. попадётся какой-нить братик, типа 2300-2500, проверю, там шимки такие же, если верить интернету. Думаю за пару недель , попадётся. Или у клиента отберу, под предлогом профилактики ;)

6. serry 21.04.24 15:32

Может, проверить реакцию проца на фен, на отвал похоже. Из дежурки не выходит.

7. kgbeast 22.04.24 08:22

(0)В СМ есть диаграмма и судя по ней БП управляется сигналом с м/с HYPNOS (в корпусе qfn20), сама м/с питается с БП с линии AC_DIRECT_VDD (9 пин разъема питания)

8. Кузьмич 22.04.24 08:44

(6) Серёг, хорошая идея. Тут ещё по-случаю, добЫл содержимое двух SPI-ек, тоже прошью. Одна - 25Q32 (8 ног), другая 25Q128 - 16 ног. Будем проводить интенсивную терапию с лоботомией ;)
(7)Эт видел, но нифига не понял.

9. kgbeast 22.04.24 11:03

<cite><b>Кузьмич</b> (8): Эт видел, но нифига не понял.</cite>
Какое напряжение на 9 пине разъёма питания?

На HYPNOS приходит сигнал с кнопки Power на панели; м/с посылает сигнал на БП - включить 24В; на главной плате из 24В преобразуется в 5В, 3.3В и 1.8В
Та же м/с HYPNOS сигналом CPURST разрешает работу процессора
Т.е. эта м/с что-то вроде супервизор питания, даташит не нашёл, может это какой-то микроконтроллер с прошивкой.

10. Кузьмич 22.04.24 11:22

(9) Покамест разобран. Шью SPI-ки. Проверил электролиты в Main -всё путём. Проверял всё и ESR в том числе. потом доложу

11. Кузьмич 24.04.24 09:14

Прошил SPI-ки и запаял:
https://i.ibb.co/zHYfmLg/IMG-20240423-074723.jpg
Ничего не изменилось.
Вообще-то я не нашёл схему соединений от Bother 2551, нашёл от 2300 , трохи похоже но:
https://i.ibb.co/ZfbZHFY/brother-2300.jpg
Хорошо, что есть маркировка на плате БП:
https://i.ibb.co/DCqbdw1/brother-2551.jpg
Кому интересно, м/с HYPNOS тута:
https://i.ibb.co/Vm5p6p3/IMG-20240423-075618.jpg
по-делу,
<cite><b>kgbeast</b> (9): Какое напряжение на 9 пине разъёма питания?</cite>
1,5 вольта, но есть ощущение, что там импульсы , а осциллографа у меня уже нету. прибор OWONB41T+ там снизу есть шкала из чёрточек, постоянно ездит, будто я делаю новый замер,
проц греть пока не буду, дождусь ШИМку

12. Кузьмич 24.04.24 10:10

(9)если есть схема соединений от Bother 2551, мож поделишься?

13. kgbeast 24.04.24 11:11

(12)https://www.manualslib.com/manual/1582425/Brother-Dcp-7090.html?page=335#manual - DCP-7090/7095D/7190DN/7195DWDCP-B7500D/B7520DW/B7530DN/B7535DWDCP-L2510D/L2511D/L2512D/L2530DWDCP-L2531DW/L2532DW/L2535D/L2535DWDCP-L2536D/L2537DW/L2550DN/L2550DW<b>DCP-L2551DN</b>/L2551DW/L2552DNHL-L2390DW/L2395DWMFC-7390/7490D/7890DN/7895DWMFC-B7700D/B7715DW/B7720DNMFC-L2690DW/L2710DN/L2710DW/L2712DNMFC-L2712DW/L2713DW/L2715D/L2715DWMFC-L2716D/L2716DW/L2717DWMFC-L2730DW/L2732DW/L2750DW/L2750DWXLMFC-L2751DW/L2752DW/L2770DW/L2771DW
Один мануал на целую охапку аппаратов

<cite><b>Кузьмич</b> (11): Кому интересно, м/с HYPNOS тута:
https://i.ibb.co/Vm5p6p3/IMG-20240423-075618.jpg ї</cite> нет, это https://www.akm.com/us/en/products/mfp-lbp/ak7864avn/ управление светодиодами CIS линейки.

<cite><b>Кузьмич</b> (11): 1,5 вольта</cite> кмк, маловато. Надо разрисовать схему этого питания на БП

14. Кузьмич 24.04.24 12:42

(13) Спасибо Вам.
Рисовать буду , когда время появится. Меня никто не гонит, аппаратик мой, для души.

15. Кузьмич 03.06.24 13:30

поменял ШИМку, дело не в ней. Померял питание на SPI-ках - 3.3 вольта есть, буду греть проц. Если не поможет -выкину энтот аппарат.
<cite><b>kgbeast</b> (9): Какое напряжение на 9 пине разъёма питания?</cite>
6 вольтей почти

16. Кузьмич 03.06.24 13:56

<cite><b>Кузьмич</b> (15): Если не поможет -выкину энтот аппарат</cite>
потому-что форматеров таких нету. Нашёл один, по партнамберу, на EBAY, простите, и то, в Россию не шлют
